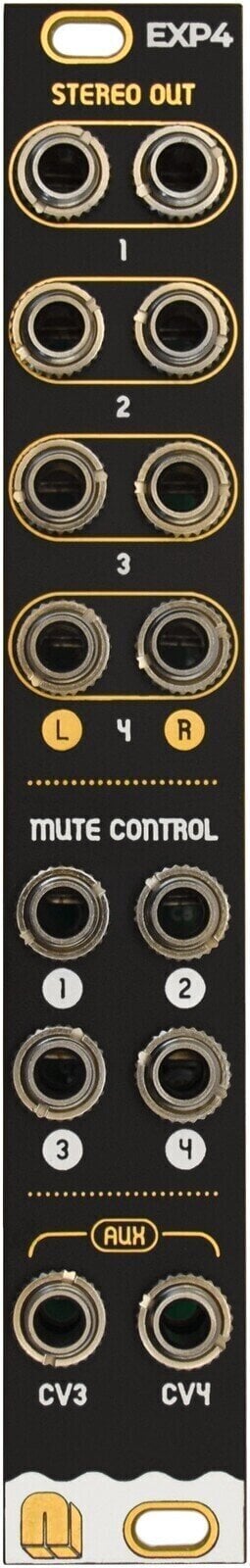

NANO EXP4 Modulāra sistēma
NANO EXP4 Performance Mixer Expander ir 4 HP Eurorack papildmodulis, kas pilnībā atraisīs NANO Performance Mixer visu izvades un CV potenciālu. Tas pievieno individuālas stereo izejas katram kanālam, kā arī speciālas CV ieejas Mute un Aux Send vadībai, pārvēršot centrālo mikseri par pilnvērtīgu un konfigurējamu veiktspējas centru.
- Stereo izejas katram no četriem kanāliem, ar signālu pēc VCA
- CV ieejas Mute funkcijai katrā kanālā, ko var atcelt no priekšējā paneļa
- CV vadāmas Aux Sends stereo kanāliem 3 un 4
- Savienojas ar Performance Mixer, izmantojot komplektā iekļauto 16 kontaktu lentveida kabeli, nav nepieciešamas priekšējā paneļa vadības ierīces
NANO EXP4 paplašinātājs — stereo izejas un CV vadība Performance mikserim
NANO EXP4 Performance miksera paplašinātājs ir īpašs papildmodulis NANO Performance mikserim, kas paredzēts, lai paplašinātu vadošo mikseri par pilnībā patchable veiktspējas centru. NANO EXP4 Performance miksera paplašinātājs atrodas blakus savam galvenajam modulim un pievieno maršrutēšanas un modulācijas punktus, kurus pats Performance mikseris neizved uz sava 28 HP priekšējā paneļa. Plānajā 4 HP platē katrs miksera kanāls iegūst savu īpašu stereo izejas pāri un savu CV ieeju, paverot jaunas iespējas darba plūsmām, kurām citādi būtu nepieciešami papildu sadalītāja moduļi vai ārējās summēšanas pakāpes. Modulāro sistēmu izpildītājiem, kuri jau paļaujas uz Performance mikseri kā savas sistēmas centru, EXP4 ir trūkstošais posms, kas ļauj mikserim mijiedarboties ar pārējo statīvu abos virzienos.
Ar ko EXP4 atšķiras Eurorack mikseru kategorijā
Lielākā daļa mikseru paplašinātāju pievieno dažus papildu sūtīšanas vai atgriešanas kanālus, taču EXP4 ir balstīts uz diviem specifiskiem uzlabojumiem, kas maina Performance miksera darbību live patch. Pirmais ir post-VCA stereo izejas pāris katram no četriem kanāliem, kas tiek ņemts pēc kanāla VCA, lai līmeņa feideris un jebkuras ierakstītās kustības cilpas joprojām veidotu signālu. Otrais ir CV ieeja katra kanāla Mute funkcijai, kas pieņem jebkuru augstu spriegumu, lai izslēgtu kanālu, vienlaikus ļaujot priekšējā paneļa Mute pogai ignorēt modulāciju. Kopā šie divi papildinājumi pārvērš mikseri no statiskas summēšanas ierīces par ar spriegumu vadāmu veiktspējas instrumentu.
Savienojamība un fiziskais formāts
Paplašinātājs ir paredzēts, lai atrastos tieši blakus Performance mikserim standarta Eurorack korpusā un savienojas ar to, izmantojot komplektā iekļauto 16 kontaktu lentveida kabeli. Tā kompaktais izmērs ļauj tam netraucēt lielākiem moduļiem, vienlaikus izvietojot visus savienojumus skaidrā, vienas rindas ligzdu izkārtojumā.
- Platums: 4 HP — atstāj vietu galvenajam Performance mikserim un apkārtējiem moduļiem standarta rindā
- Dziļums: 40 mm — piemērots skiff korpusiem un der seklos korpusos kopā ar Performance mikseri
- Ieejas: CV ligzda 3,5 mm TS — standarta Eurorack patch kabeļa formāts vadības spriegumiem
- Izejas: Ligzda 3,5 mm TS — viens stereo pāris katram kanālam, post-VCA
CV modulācija un Mute vadība
CV ieejas ir galvenais EXP4 pastāvēšanas iemesls, un tās aptver gan Mute funkciju katrā kanālā, gan Aux Send stereo kanālos. Mute ieejas ir paredzētas, lai tās vadītu sekvenceri, LFO vai nejaušu spriegumu avoti, lai kanālus varētu ieslēgt un izslēgt ritmiski vai nejauši, nepieskaroties priekšējam panelim. Aux Send CV 3. un 4. kanālā atgūst modulācijas vadību, ko stereo kanāli atdod, lai atbrīvotu vietu labā kanāla audio ieejai.
- Mute CV: Viena 3,5 mm TS ieeja katram kanālam — jebkurš augsts spriegums izslēdz kanālu, ar priekšējā paneļa pogām var ignorēt modulāciju
- Aux Send CV: Divas 3,5 mm TS ieejas 3. un 4. kanālam — atjauno sprieguma vadību stereo kanālu palīgsūtījumiem
- Stereo izejas: Viens 3,5 mm TS pāris katram kanālam, post-VCA — sūta kanāla signālu uz ārējiem efektiem, ierakstītājiem vai papildu mikseriem
Barošana, saderība un iepakojuma saturs
Paplašinātājs savienojas ar Performance mikseri, izmantojot komplektā iekļauto 16 kontaktu lentveida kabeli, un barošanas kabelis ir iekļauts arī kastē. Tas ir īpaši izstrādāts NANO Performance mikserim un nedarbosies kā atsevišķs mikseris.
- Saderīgs ar: NANO Performance Mixer, Eurorack sistēmas — izstrādāts ekskluzīvi kā papildmodulis galvenajam mikserim
- Barošanas ligzda: EURORACK — tiek barots no standarta Eurorack kopnes, nav nepieciešams ārējs adapteris
- Iepakojuma saturs: Barošanas kabelis, 16 kontaktu lentveida kabelis — viss nepieciešamais, lai savienotu paplašinātāju ar Performance mikseri
- Vadības ierīces: Nav uz priekšējā paneļa — visi parametri tiek piekļūti, izmantojot CV ieejas un galveno moduli
Kam ir paredzēts EXP4
NANO EXP4 Performance miksera paplašinātājs ir pareizā izvēle modulāro sistēmu izpildītājiem, kuri jau izmanto NANO Performance mikseri kā savas sistēmas centru un vēlas to vēl vairāk paplašināt sprieguma vadības, daudzkanālu un efektu maršrutēšanas jomā. Mūziķi, kas izmanto sarežģītus patchus ar vairākiem stereo avotiem, novērtēs īpašās post-VCA izejas, kas ļauj katram kanālam barot savu efektu ķēdi vai ierakstīšanas kanālu bez re-patching uzstāšanās laikā. Live izpildītāji, kuri secīgi izslēdz skaņu no ārējiem takts vai nejaušiem avotiem, uzskatīs, ka katra kanāla Mute CV ieejas ir īpaši noderīgas, jo tās pārvērš mikseri par izpildāmu instrumentu, kas reāllaikā reaģē uz vadības spriegumiem. Studijas lietotāji, kuri vēlas ierakstīt katru kanālu atsevišķi vēlākai miksēšanai, arī gūs labumu no individuālajām stereo izejām, kas nodrošina tīrus, pēc feidera esošos signālus, kas ir gatavi audio interfeisam vai ārējam mikserim.
Zīmola un produkta stāsts
NANO Modules ir Performance miksera un tā EXP4 pavadoņa radītājs, un paplašinātājs pieder tai pašai produktu saimei. Performance mikseris tika izstrādāts kā centrālais miksēšanas un vadības centrs Eurorack sistēmām, ar iebūvētu regulatoru ierakstīšanu un kustības cilpošanu līdz pat divpadsmit parametriem, un EXP4 tika radīts, lai nodrošinātu šim centram papildu izejas un CV ieejas, ko pieprasīja izpildītāji. Kopā abi moduļi veido cieši integrētu miksēšanas un maršrutēšanas risinājumu, un EXP4 ir īpaši paredzēts lietotājiem, kuri vēlas paplašināt Performance miksera darbības jomu, nepievienojot savam statīvam otru pilnu mikseri.
Vadības elementi
Krāsa
Iepakojuma saturs
Barošanas adapteris komplektā
Dziļums (mm)
40
Augstums (mm)
128,5
Platums (mm)
20
Izcelsmes valsts
Spānija
Dokumenti
Lietošanas instrukcija
Drošības instrukcijas
Lūdzu, skati šī produkta īpašos drošības norādījumus lietotāja rokasgrāmatā.
